Testmodus Saeco Vienna (Geräte ohne Display)




Um den Testmodus zu starten, muss die Maschine ausgeschaltet, das Heißwasserventil geschlossen und die Servicetüre geschlossen sein.

Die beiden Tasten Dampf und Kaffee gleichzeitig drücken und dabei das Gerät einschalten. Erst nach dem Einschalten beide Tasten loslassen. Das Gerät müsste sich jetzt Testmodus befinden.

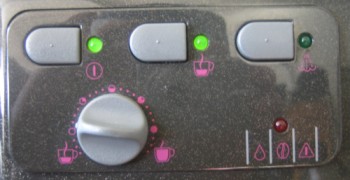

Mit den Bedientasten und der Mengenregulierung können jetzt die einzelnen Funktionen aufgerufen werden:

Taste Dampf mit Mengenregulierung Minimum:
Die Brühgruppe fährt in Richtung Brühstellung, bis der obere Mikroschalter betätigt wird. Die Leuchtdiode der Kaffeetaste leuchtet auf, wenn der Mikroschalter der Brühstellung geschlossen wird.

Taste Dampf und Mengenregulierung Mitte
- Die Brühgruppe fährt in Richtung Ruhestellung, bis der untere Mikroschalter betätigt wird. Die Leuchtdiode der Kaffeetaste leuchtet auf, wenn der Mikroschalter der Ruhestellung geschlossen wird.

Wenn sich das Getriebe nicht bewegt oder über einen Mikroschalter hinausgefahren wurde, kann der Stecker JP15 auf der Leiterplatte abgezogen werden (zuvor das Gerät vom Netz trennen). Nun kann im Testmodus vorsichtig mit den Tasten probiert werden, ob sich das Getriebe bewegt. Es ist hierbei zu beachten, dass die Abschaltfunktion durch die Mikroschalter nicht gegeben ist. Die Stecker sind durch Aufdruck der Bezeichnung auf der Leiterplatte gekennzeichnet.

Taste Dampf und Mengenregulierung Maximum
- Das Mahlwerk läuft so lange, bis der Dosierer gefüllt ist und der Mikroschalter am Dosierer betätigt wird. Bei vollem Dosierer brennt die Kontrollanzeige der Dampftaste.

Taste Kaffee und Mengenregulierung Minimum
- Die Pumpe arbeitet. Die Diode der Fehleranzeige beginnt zu blinken, sobald sich die Turbine der Wassermengenerfassung dreht ( 600 Impulse sind ca.200 ml ). Für diese Kontrolle muss der Wasserhahn geöffnet werden. Der Mikroschalter des Hahns wird überprüft durch Aufleuchten der Diode Dampftaste.

Taste Kaffee und Mengenregulierung Maximum
- Der Dosierer des Mahlwerkes öffnet sich. Die Kontrollanzeige der Dampftaste erlischt.

Taste Dampf und Kaffee
- Die drei Leuchtdioden zeigen die aktuelle Temperatur des Thermoblocks an. Die Anzeige erfolgt über den Ablesecode in der Tabelle unten.
- Wird auf der Platine ein Referenzwiderstand (3246 Ohm) an Stelle des Sensors eingesteckt, kann die Abgleichung der Steuerung überprüft werden. Es muss eine Temperatur von 95 - 97 °C angezeigt werden

Taste Kaffee mit Mengenregulierung Mitte
- Wird die Taste Kaffee gedrückt schaltet die Heizung ein. Das Einschalten der Heizung wird durch eine Strommessung in der Zuleitung festgestellt (4 bis 5 A).

Überprüfung des Mikroschalters an der Satzschublade.
- Beim Betätigen des Mikroschalters für den Kaffeesatzbehälter blinkt die Fehleranzeige.


Der Testmodus wird durch Ausschalten der Maschine verlassen.



Ein LED Start LED Dampf LED Störungs
LED
min Mitte max
Pumpe     X       Impulse X
Heizung     X           X
Dosierer     X             X
Brühgruppe hoch       Endposition
X
X     X
Brühgruppe runter       Endposition
X
X       X
Mühle         X Dosierer
voll

X
      X
Microschalter HWD           X
Microschalter
Satzbehälter
            blinkt
Temperatur     X   X
Ablesecode Temperatur
Temp 94°C
oder tiefer
X           X
Temp 95°C X     X     X
Temp 96°C X     X
Temp 97°C X     X   X
Temp 98°C
oder höher
X         X
